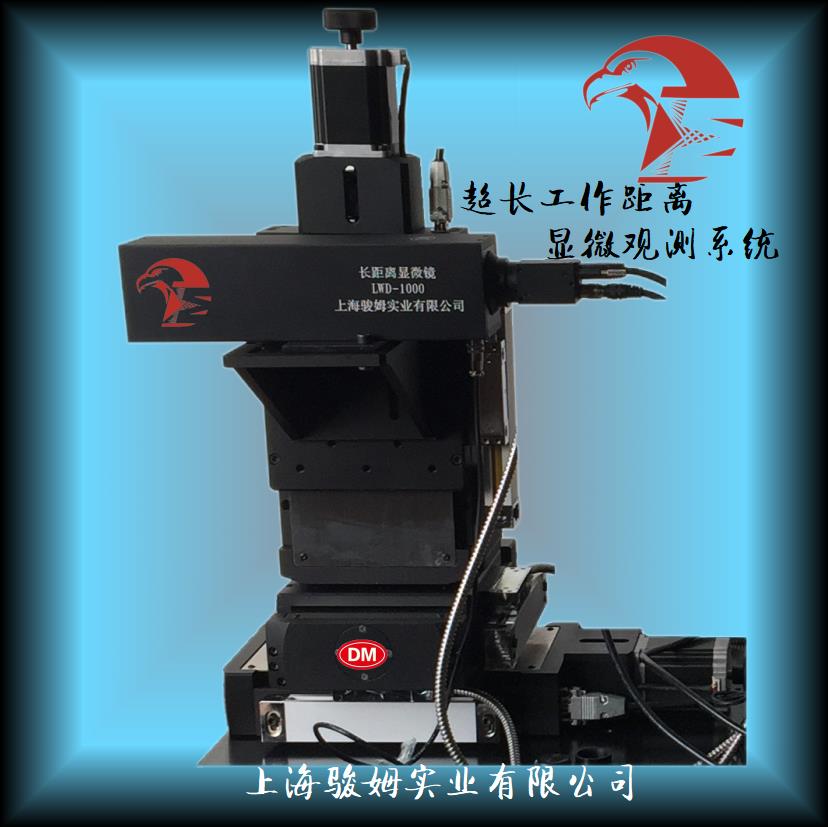

超长工作距离显微观测系统LWD-1000、6000系列
仪器参数(可根据用户要求定制):
□ 工作距离(W.D):15cm -- 200cm(特殊可定制)
□ 视场范围(F.O.V):1mm -- 60mm
□ 放 大 率:最大380倍
□ 分辨率:2um(6000型)、3um(1000型)
□ 变倍变焦:连续可调,无线电动控制
仪器配置(选配):
■ 超长工作距离显微镜镜体

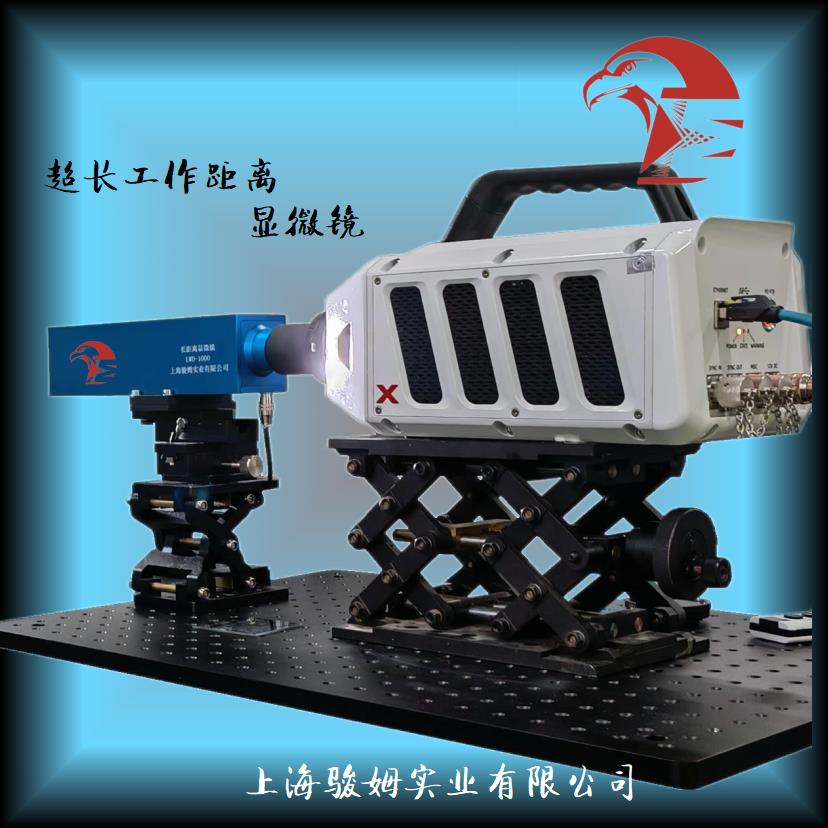

■ 高分辨率相机 / 高速相机
■ 带图像软件
■ 显示器或电脑
■ 可调节平台底座(多种选配)
■ 照明光源(多种选配)
■ 高温观测镜
■ 大尺寸测量系统(测量范围可定制)
特性:
系统可以远距离观测恶劣环境下的微观变化,包括高温、高湿、高压、真空、爆炸冲击、腐蚀等环境。
此外,系统由微电机控制镜体的光学操作,包括:放大倍率、光学对焦。使用者只要按动手持控制器就能调节显微光学镜头,监测画面实时显示在显示屏或者电脑上。
为了使长距离显微镜的功能更齐全,操作更简便,除了显微镜本身,还有许多附件可供选择。其中主要的包括:
1. 图像画面记录输出设备
显微镜可以选配高分辨率或高速相机,可将观察到的图像实时采集下来。
2. 光源
与其他形式的显微镜一样,长距离显微镜需要有光线来调节图像质量。系统有6种光源可以选择,有同轴光源、光纤光源、环形光源、大功率射灯光源、多种单色光源、激光光源;具体可根据使用场景选择对应合适的光源。
3. 调节平台底座
一个稳定的移动方便的平台对于观察和测量是十分必要的。系统可选配多种支架:三脚架、型材支架、可升降支架等。微调位移调节台:三维调节、多维调节、手动型、电控型可选。
4. 高温观测镜
系统加装上高温观测镜,可观测3000℃以下的高温物体的微观变化。

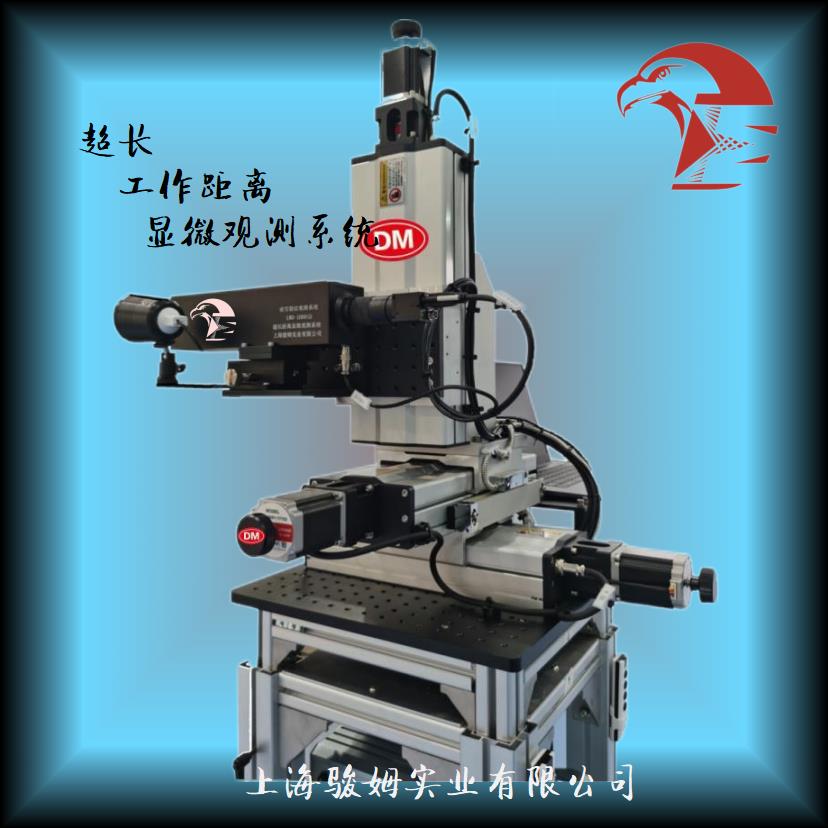

5. 测量系统
超长距离显微光学系统,可装配测量系统;组合后可以做大尺寸显微测量。测量精度可达微米级。标配测量范围100mm*100mm*100mm ,需要更大测量范围可定制。
应用举例
长工作距离显微镜已广泛用于:
▲ 材料微观检测:与传统显微镜不同的是,长距离显微镜其主要特点是解除了常规显微镜对工作距离的限制,使物镜具有极长的焦距;可以让目标样品处在高温、高湿、高压、真空、腐蚀的环境下观测其微观变化。如:金属在高温下的疲劳裂纹观测、真空腔体内样品的微观变化等的实时观测。
▲ 飞机、火箭、舰船、汽车、桥梁检修及材料研究:对一些大型的部件实地微观观测是长距离显微镜的一个重要应用,可以对这些无法分割的表面材料进行微观实测,包括在加工过程或者性能运行过程监测等,这是其他一般显微镜所无法做到的。
▲ 晶体生长:在晶体生长过程中,需要监视的生长速度,由于晶体的生产是处于高温真空条件下,而且一般不允许有其他物体接近其表面,通常只采用间接的方法来进行生长速度和生长过程监视,而使用长距离显微镜可以直接进行观察。
▲ 流体研究(多相流):在水流体、空气流体的研究方面也被广泛应该;长距离显微镜结合高速相机,可以快速捕捉到流体中的微小“示踪粒子”,从而可以分析流体的速度、方向、状态等。
▲ 钢材、玻璃制造过程的监测:在炼钢,玻璃的制造工厂,使用长距离显微镜,可以在钢材、玻璃冷却定型之前就开始进行微观监测。当制作一些特别高质量的材料,长距离显微镜可将一些微小的气泡、杂质预检查出来,能避免不必要的损失。
▲ 特殊材料的微观观察:对于一些典型材料,如弯曲的钢板,管状的材料,以及凹型材料的内壁等,一般显微镜所无法观察的材料,都可用长距离显微镜进行观测。
▲ 司法鉴定取证:使用长距离显微镜可以在不破坏现场的条件下,将手印、子弹痕迹、爆炸残迹等微观痕迹直接摄录下来,从而避免了因取样而容易忽视的一些微小痕迹或对这些痕迹造成的破坏。
▲ 医疗手术与诊断:长距离显微镜可以广泛地应用于显微镜外科、神经外科、眼科、皮肤病、烧伤等医疗手术与诊断,对于医学动物试验,生物医学研究、植物学研究同样具有极大的实用性。
目前产品已广泛使用在大学研究室、中科院、研究所、军工企业、大型高新企业等。依托我司强大的技术队伍,可满足对特殊需求的定制。欢迎来电咨询021-62281227;免费为您提供可行的、先进的技术方案和参考案列。
