疲劳裂纹扩展实时测量系统
仪器基本参数(可根据用户可定制):
1. 产品型号:LWD-1000SD
2. 工作距离(W.D):15cm -- 200cm(特殊可定制)
3. 实时观察范围(F.O.V):可连续调节φ1mm -- φ60mm
4. 三维精密运动控制平台:手动调节型(行程:60*60*60mm 、80*50*110mm)
电控调节型(标配行程:100*100*100mm,可根据实际要求定制)
5. 最高测量精度:±3um
6. 最高数据显示读数精度:1um
7. 底座支架:三脚架、型材支架、可升降支架
8. 相机:多种高分辨率相机可选
9. 显示器或电脑:可选配
10. 照明光源:多种类型可选
11. 高温观测镜:可选配(3000℃以下)

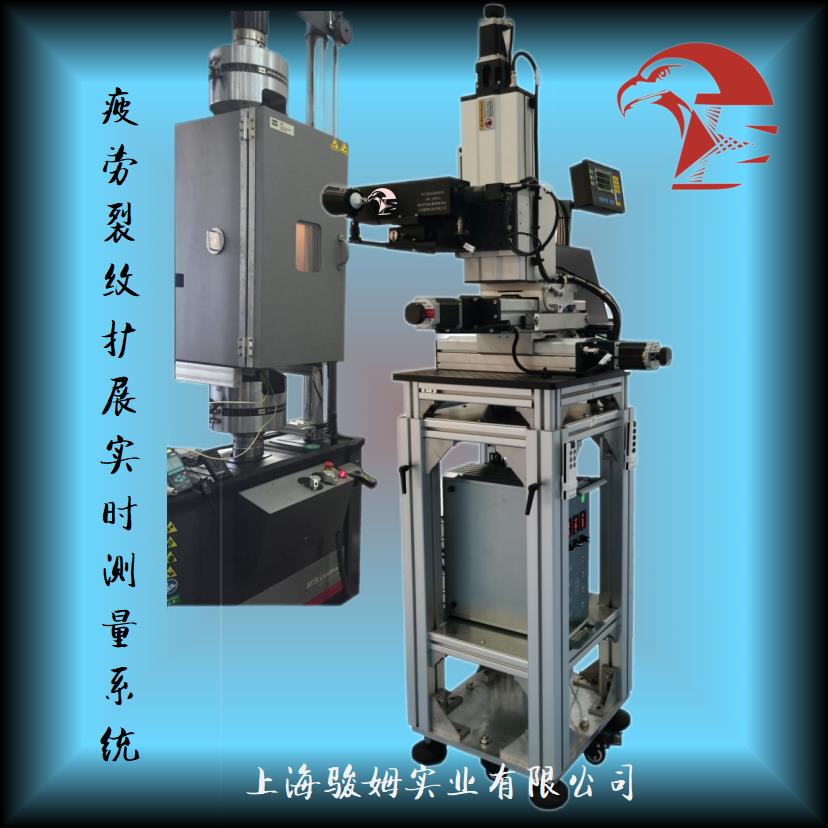

疲劳裂纹扩展实时测量系统:
此显微测量系统,其主要特点是:既有传统显微镜的观察和测量精度,又具有极长的工作距离,工作距离最远可达2米。光学系统具有可调的视场范围和极高的分辨率。设备采用“无线”控制模式调节视场范围和位移测量,从而方便使用者在任意位置均可处可高倍和低倍清晰的实时观察和测量。根据观测现场的需要,使用者可任意调节扩大或缩小观察距离使用,亦可搭载各种测量、运动平台和底座支架配合使用。
对于“高温疲劳裂纹扩展”、“低温疲劳裂纹扩展”“裂纹萌生”“裂纹实时测量”“爆裂”等裂纹相关的显微微观观测,此“疲劳裂纹扩展实时测量系统”均可完美实现。尤其对“高温裂纹扩展”的观察和测量,更是实现了超远距离,在高温炉外面实现了对内部样品裂纹的显微观测。
系统配有“实时测量装置”,测量数据屏幕实时显示。对样品进行微观观察的画面,可自动拍照、保存。。
目前产品已广泛使用在大学研究室、中科院、研究所、军工企业、大型高新企业等。
特点:

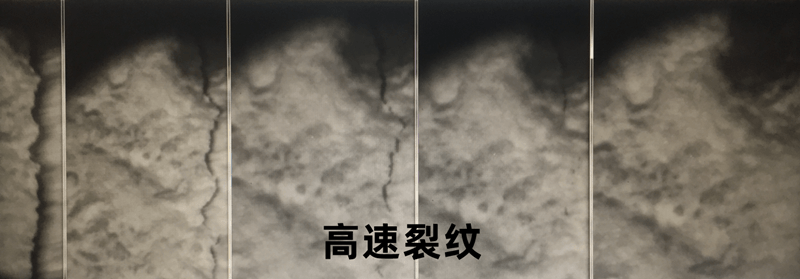

封闭式高温炉可用;敞开式线圈加热、常温均可使用;实时测量和测量数据显示;测量精度高;观察的画面可以实时显示和保存;观察视野范围可无线电控调节;系统还可搭载“高速相机”观察高速断裂、爆裂的“裂纹萌生”和细微的裂纹尖端;所测裂纹长度可长可短,均可根据实际需求定制。
需要了解更加详细的产品信息、技术方案、或相关案例信息,可联系我司。
疲劳裂纹
依托我司强大的科研能力,可满足对特殊需求的定制。欢迎来电咨询021-62281227。
