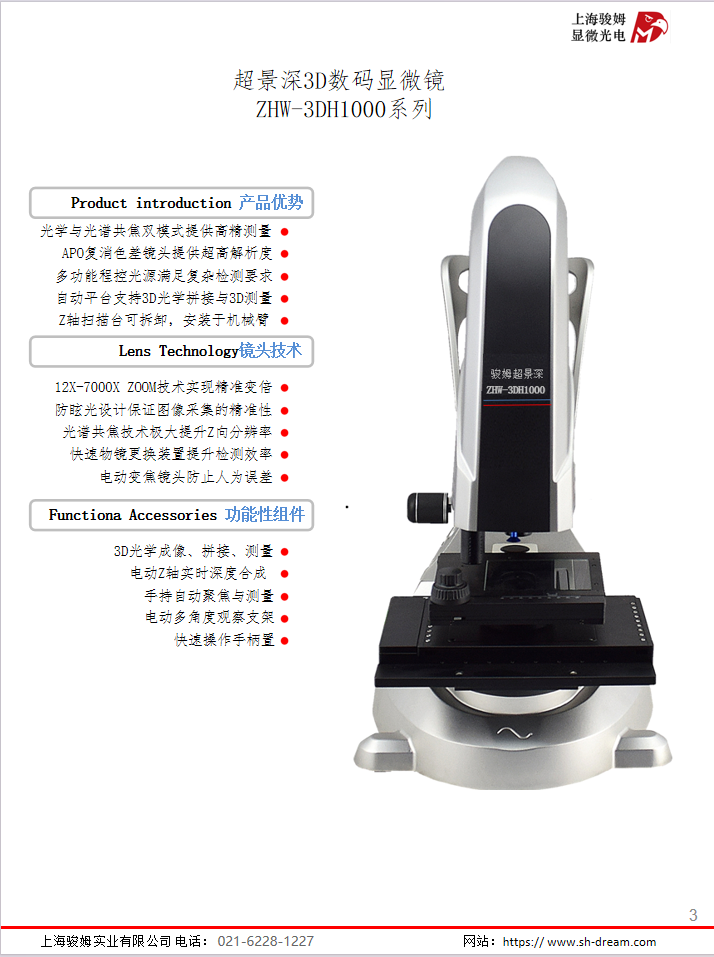

超景深3D显微镜

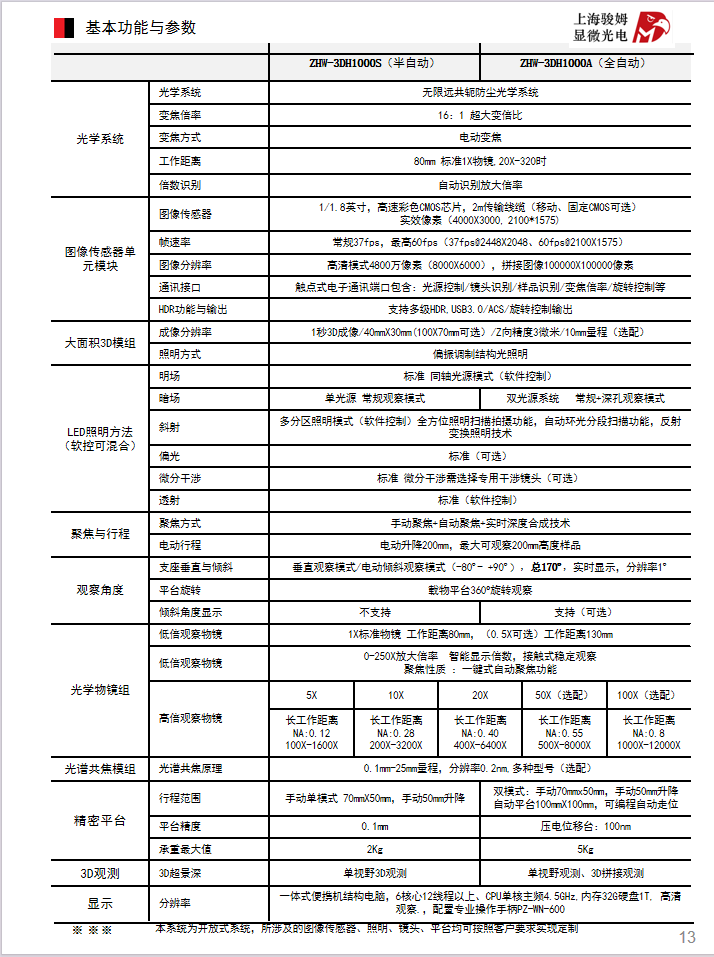

超景深显微镜配置清单与主要参数

主要技术指标

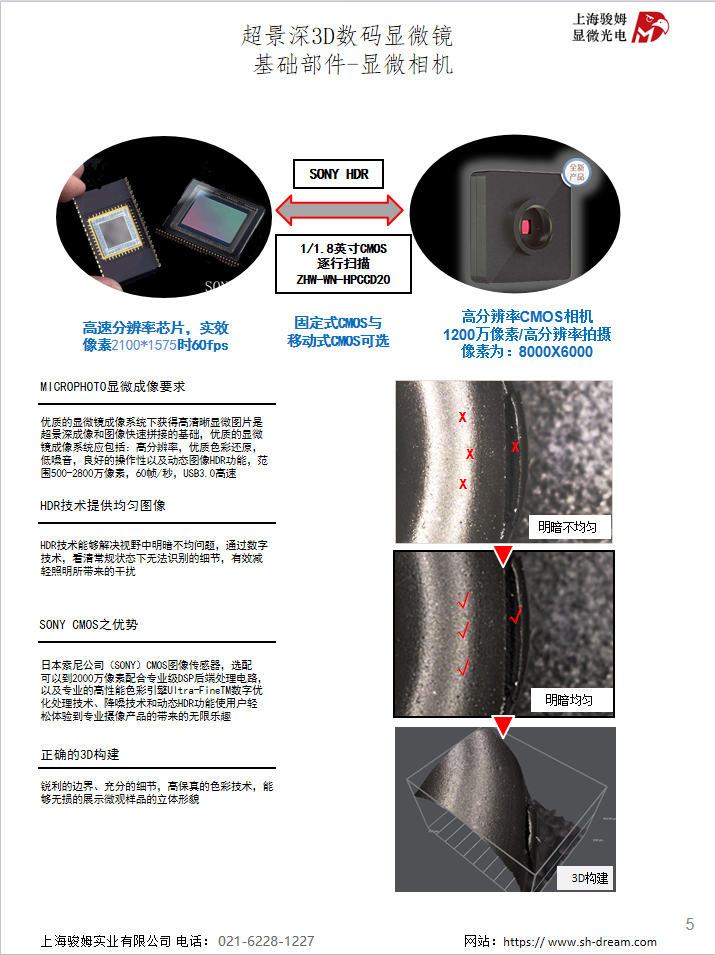

高清数字成像系统（ZHW-WN-HPCCD20）

芯片种类：CMOS芯片成像技术，芯片尺寸1/1.7英寸

总像素：实效像素4000X3000、2100X1575

分辨率：4000X3000（1200万像素），高分辨率模式：8000X6000（4800万像素）

传输速度：最高帧率60fps@2100X1575

传输方式：USB3.0高速度传输。

主要功能：亮度调节、色彩功能等，移动式和固定式连接，2m传输线

▲连续变焦镜体ZHW-WN-LENS400

变焦倍率：16:1，变倍范围内软件自动识别中间变倍倍数并添加标尺，任意倍数可进行图像的2D、3D测量

变倍方式：电动无极变倍，智能识别并显示显示倍数，

识别方式：电动编码倍率识别

物镜组：

低倍物镜 PZ Apo-1X     放大倍数：20X-320X工作距离：77mm

高倍物镜PZ Apo-10X    放大倍数：200X-3200X  工作距离：33mm

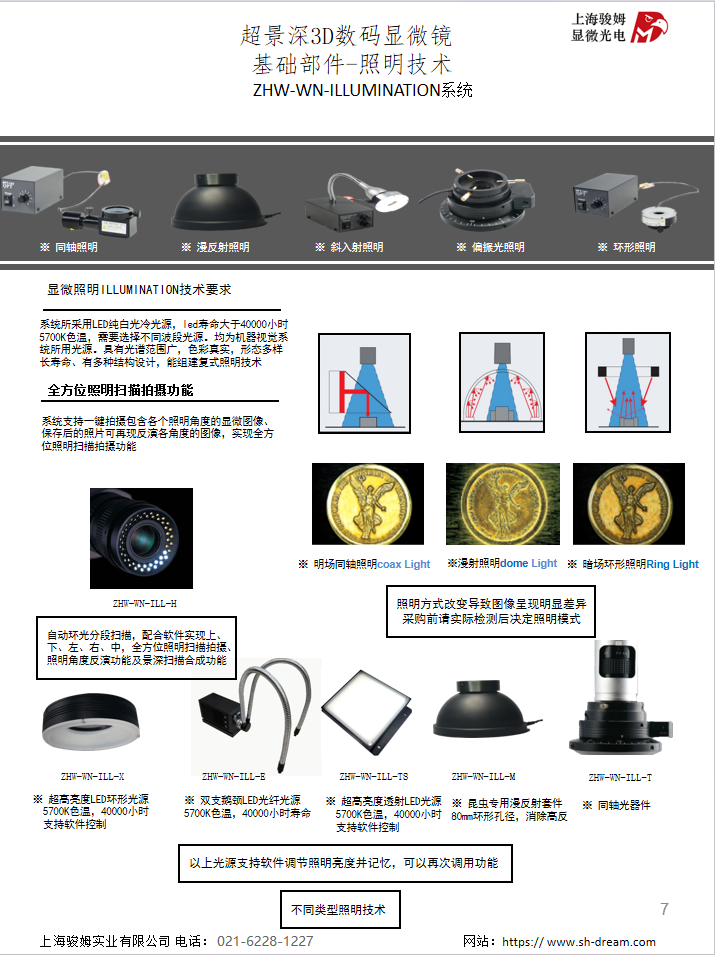

多功能照明系统 ZHW-WN-ILLUMINATION 包括以下：

ZHW-WN-ILL-H 环形光:提供均匀的照明

ZHW-WN-ILL-T 同轴光：提供均匀照明、减少反光和炫光

ZHW-WN-ILL-TS 透射光：提供高亮度透射柔和背光，用于透明、半透明材料观察

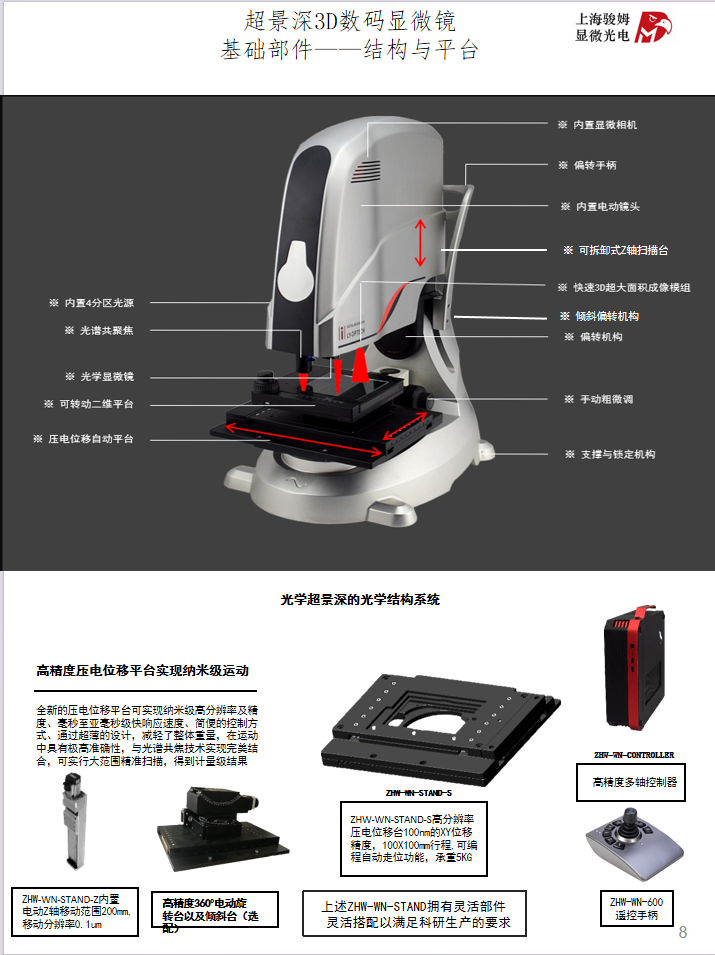

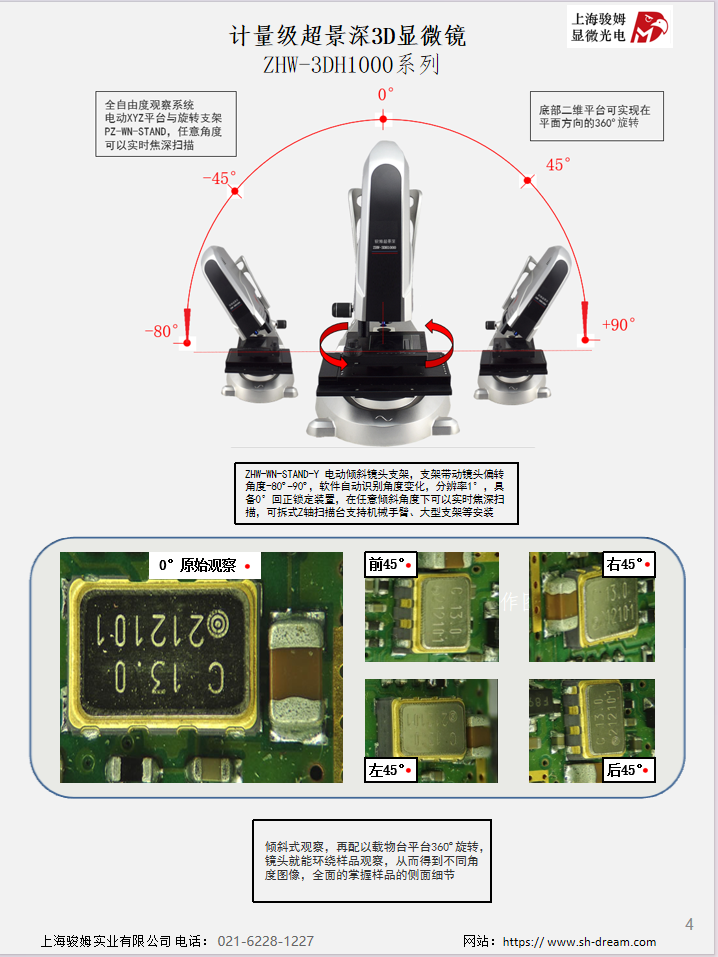

多角度万能精密支座ZHW-WN-STAND（包括以下）

ZHW -WN-STAND-Y 摆角支架与角度识别：支架可以在-80º- +90º度内摆动，自动识别角度并实时显示摆动角度。角度分辨率为1 º,包含零位回正功能与锁紧功能

ZHW-WN-STAND-S高精度电动位移台XY方向：100mmX100mm, 分辨率 0.01µm

ZHW-WN-STAND-Z电动Z轴，高精度电动升降位移台，带动镜头移动，

行程为100mm,分辨率为0.1µm

电动平台控制器 P ZHW-WN-CONTROLLER

通过软件，精密控制多轴运动系统旋转速度、方向，精度最高支持0.01µm

智能操控手柄 ZHW-WN-600

提供对X/Y/Z的精密操控制，可以实现低、中、高速的旋转，控制手柄操作，可替代软件内界面操作键，有效减轻劳动强度支持前、后、左、右、上、下高精度移动

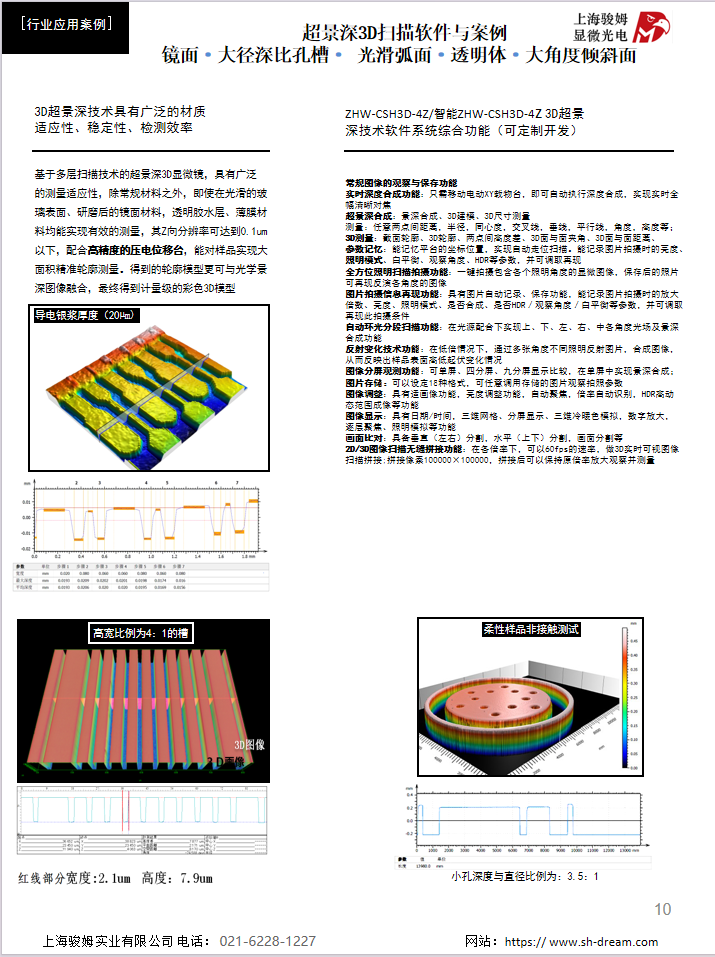

超景深3D模型构建系统ZHW-CSH3D-4Z

常规图像的观察与保存功能

实时深度合成功能：只需移动电动XY载物台，即可自动执行深度合成，实现实时全幅清晰对焦

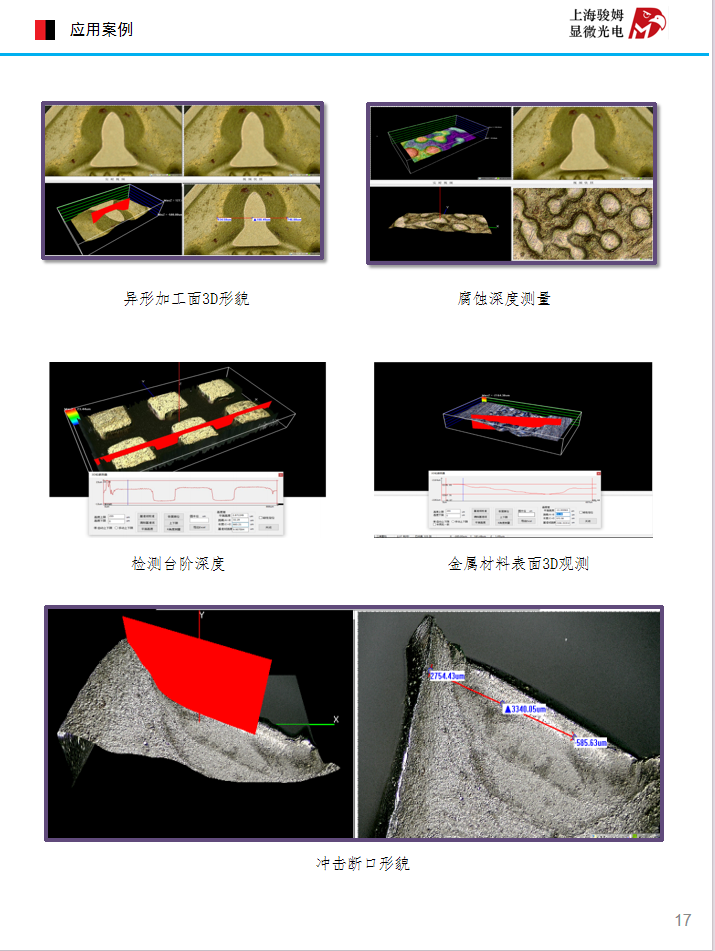

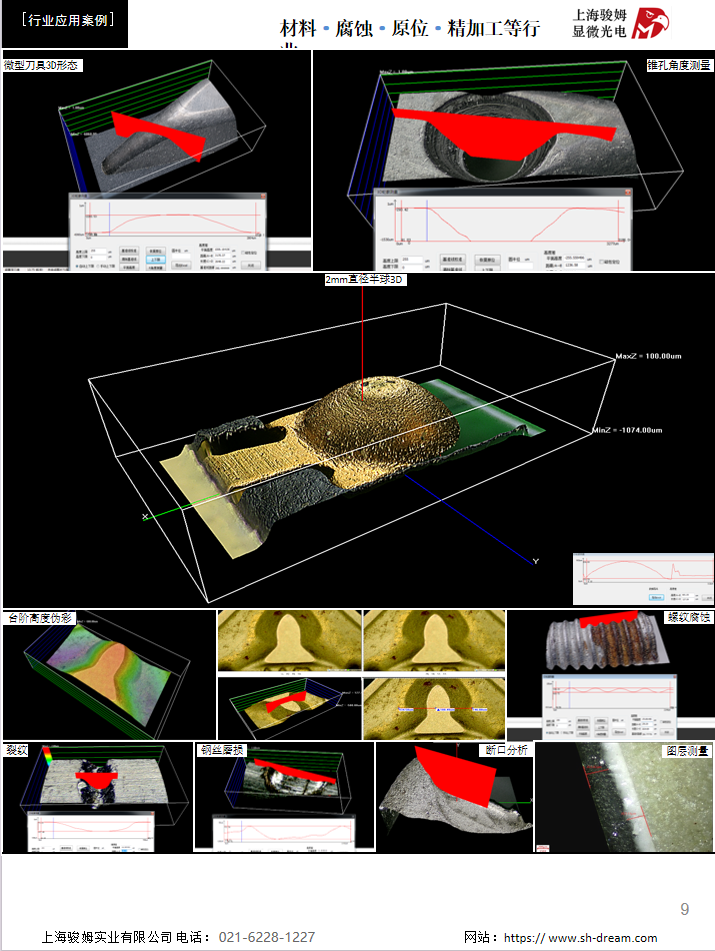

超景深合成：景深合成、3D建模、3D尺寸测量

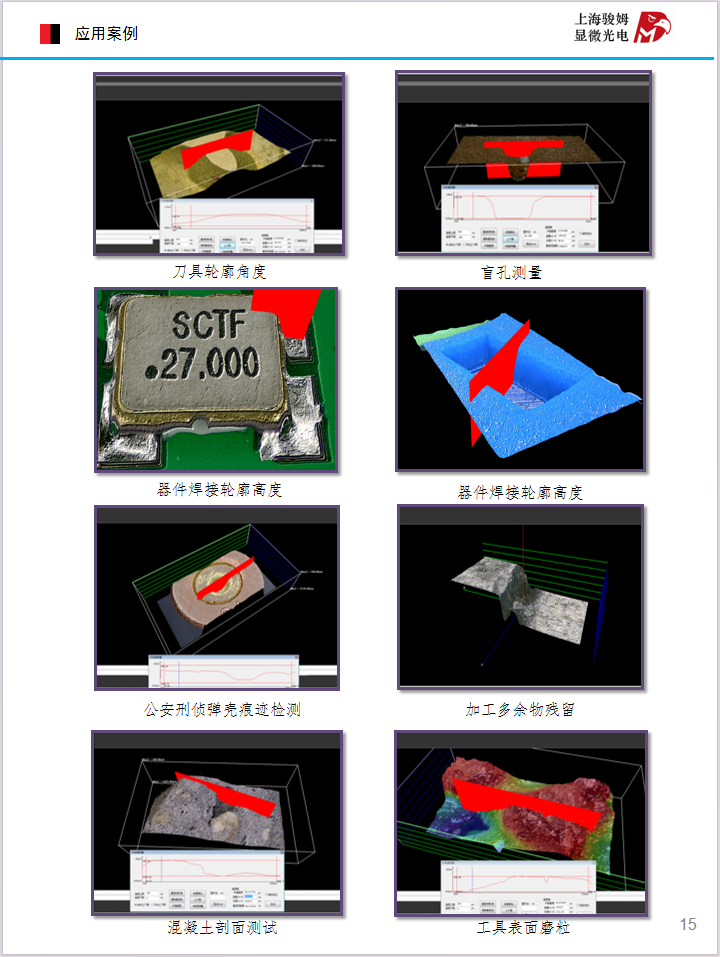

测量：任意两点间距离，半径，同心度，交叉线，垂线，平行线，角度，高度等；3D测量：截面轮廓、3D轮廓、两点间高度差、3D面与面夹角、3D面与面距离、

参数记忆：能记忆平台的坐标位置，实现自动走位扫描。能记录图片拍摄时的亮度、照明模式、白平衡、观察角度、HDR等参数，并可调取再现

全方位照明扫描拍摄功能：一键拍摄包含各个照明角度的显微图像，保存后的照片可再现反演各角度的图像

图片拍摄信息再现功能：具有图片自动记录、保存功能，能记录图片拍摄时的放大倍数、亮度、照明模式、是否合成、是否HDR／观察角度／白平衡等参数，并可调取再现此拍摄条件

自动环光分段扫描功能：在光源配合下实现上、下、左、右、中各角度光场及景深合成功能

反射变化技术功能：在低倍情况下，通过多张角度不同照明反射图片，合成图像，从而反映出样品表面高低起伏变化情况

图像分屏观测功能：可单屏、四分屏、九分屏显示比较，在单屏中实现景深合成；

图片存储：可以设定18种格式，可任意调用存储的图片观察拍照参数

图像调整：具有最适画像功能，亮度调整功能，自动聚焦，倍率自动识别，HDR高动态范围成像等功能

图像显示：具有日期/时间，三维网格、分屏显示、三维冷暖色模拟，数字放大，逐层聚焦、照明模拟等功能

画面比对：具备垂直（左右）分割，水平（上下）分割，画面分割等

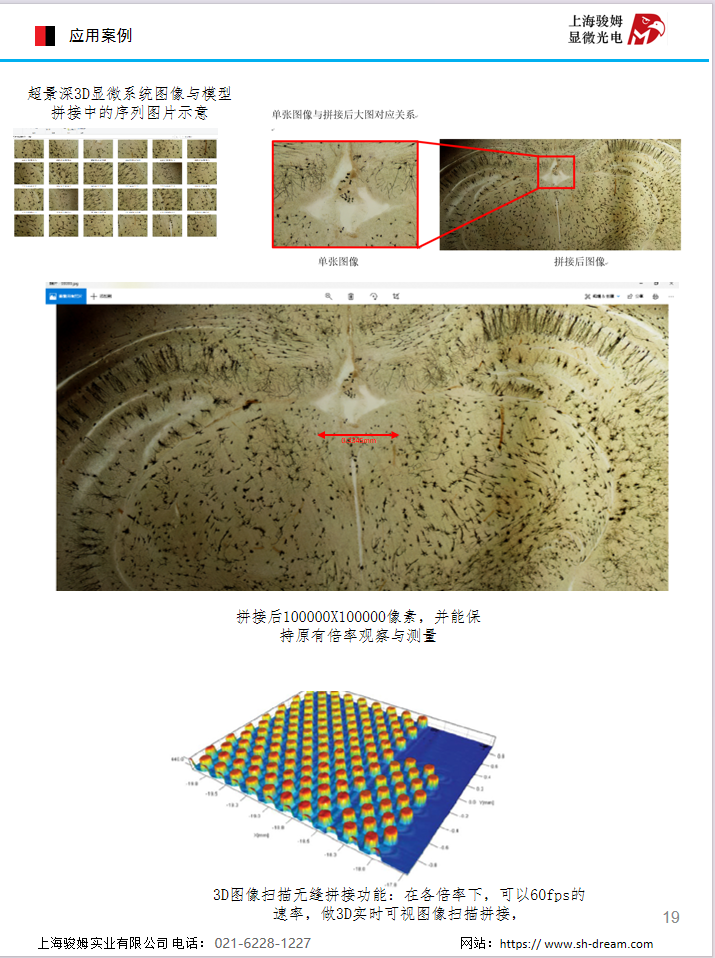

2D/3D图像扫描无缝拼接功能：在各倍率下，可以60fps的速率，做3D实时可视图像扫描拼接，拼接像素100000×100000，拼接后可以保持原倍率放大观察并测量
